Холодильник для хранения замороженной свеклы

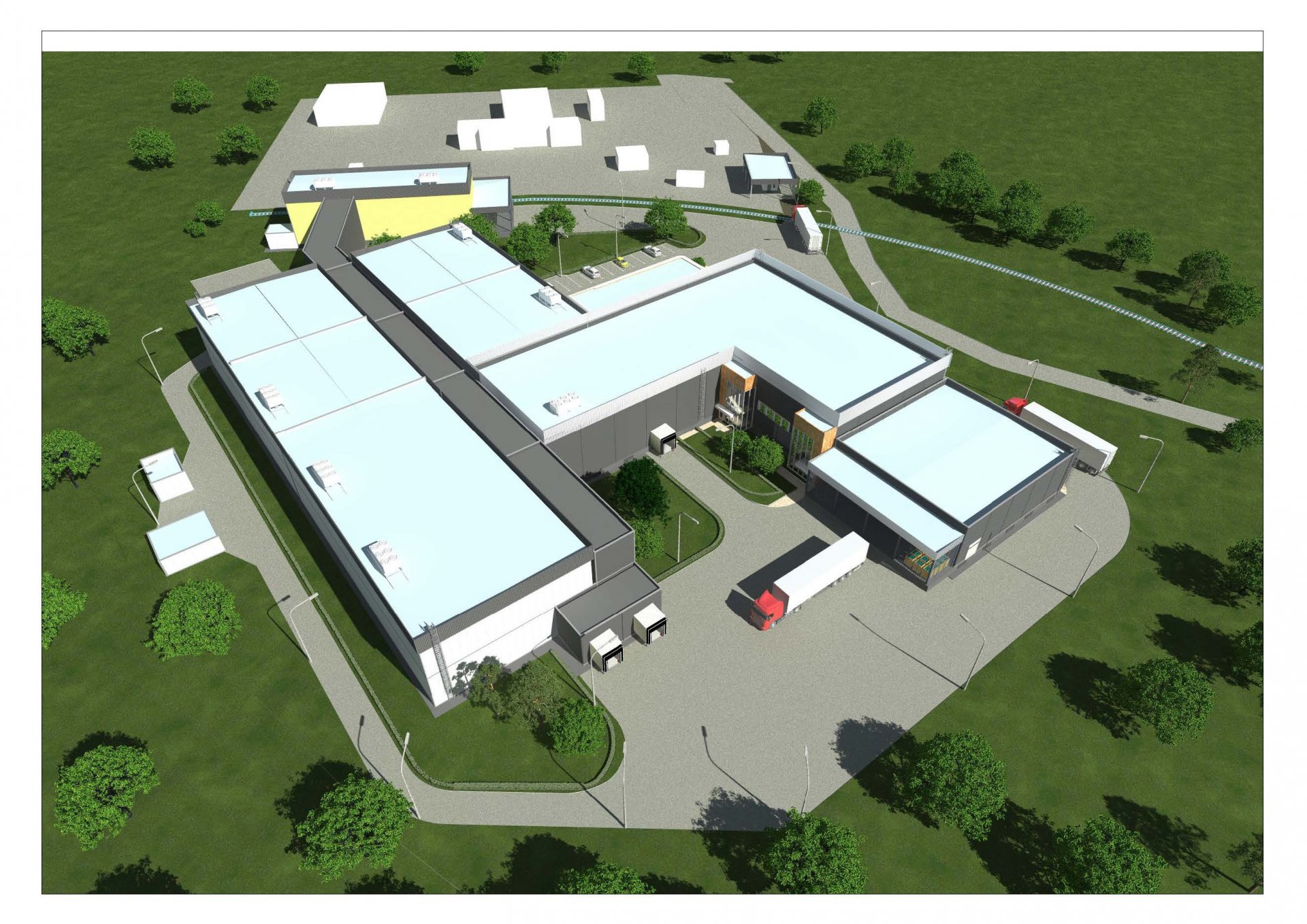

Планировка цеха и расчёт вместимости: от логистики к конструкции

Начальный этап проектирования определяет экономику всего предприятия. Необходимо рассчитать полезный объём хранения, исходя из планируемых объёмов закупки сырья, продолжительности сезона и графика отгрузки. Для хранения замороженной свеклы оптимальной считается температура -18°C…-22°C. При проектировке цеха критически важно предусмотреть не только основную камеру хранения, но и вспомогательные технологические зоны.

• Тамбур-шлюз (предбокс). Обязательный элемент для минимизации теплопритоков и влаговыделения при погрузочно-разгрузочных работах. Он позволяет принимать или отгружать паллеты, не нарушая микроклимат основной камеры.
• Зона сортировки и фасовки. Если цех предусматривает не только хранение, но и переупаковку, необходим изолированный отсек с температурой около 0°C…+5°C для кратковременного нахождения продукции без риска оттаивания.

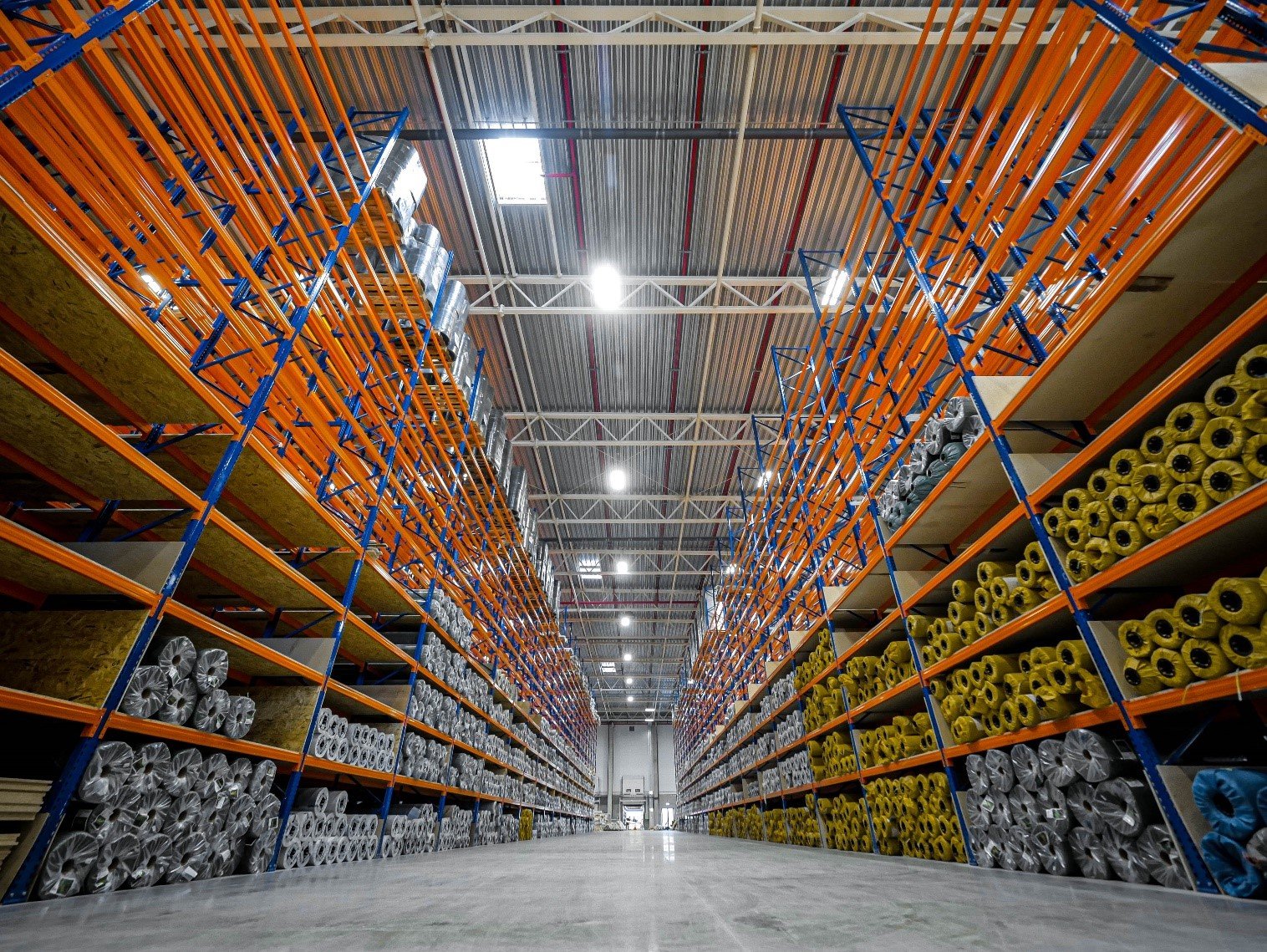

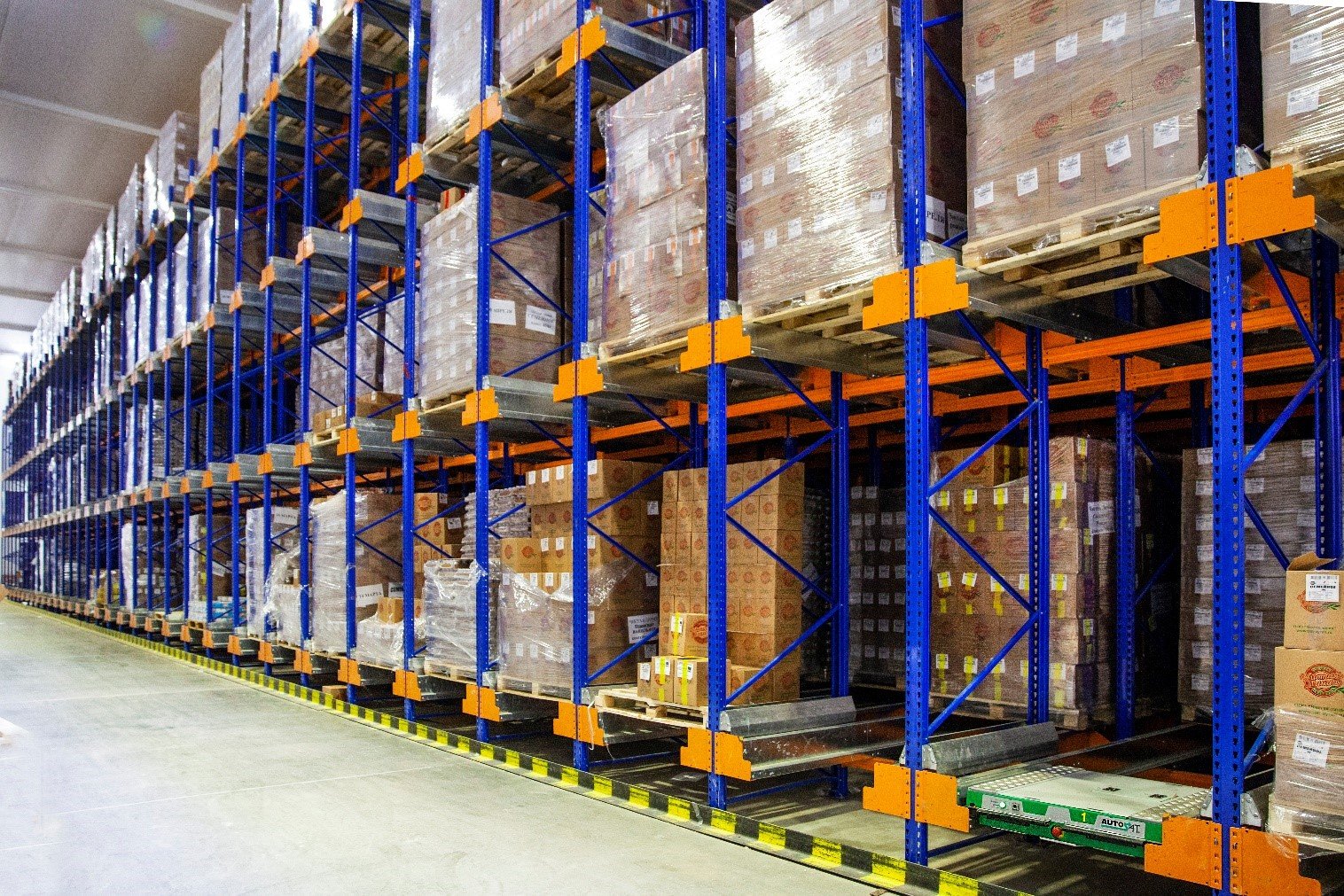

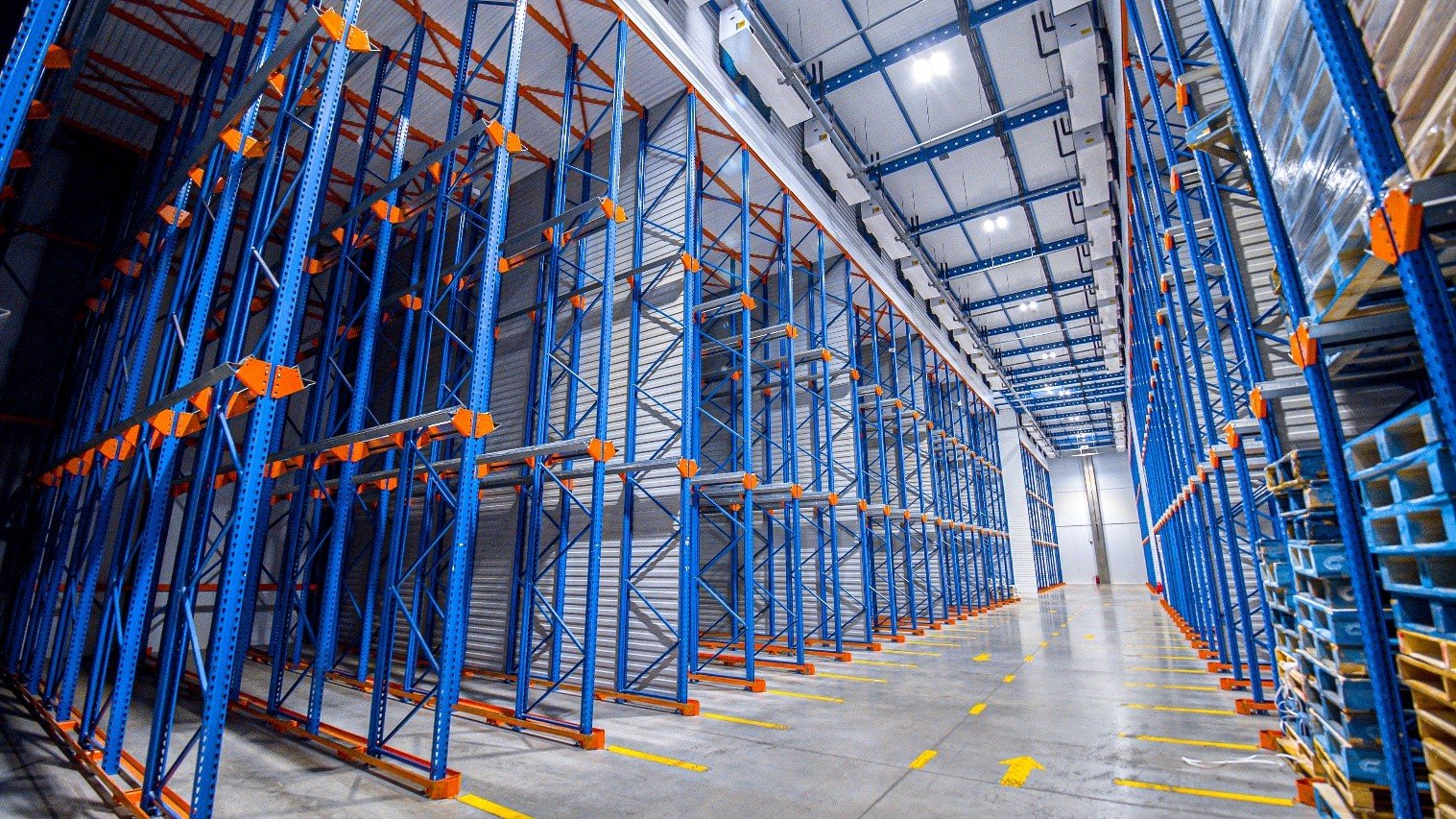

• Расчёт габаритов с учётом логистики. Высота камеры, ширина проездов и схема расстановки стеллажей должны быть согласованы с габаритами и радиусом разворота используемой погрузочной техники (автопогрузчиков, штабелеров). Стандартный расчёт полезной площади ведётся из условия хранения паллет размером 1200х800 мм или 1200х1000 мм.

Конструкция камеры: изоляция, герметичность и надёжность

Сердце цеха — это сама холодильная камера для хранения замороженной свеклы, чьи ограждающие конструкции напрямую влияют на стабильность температуры и энергопотребление.

• Выбор сэндвич-панелей. Для промышленных низкотемпературных камер применяются панели с наполнителем из пенополиизоцианурата (PIR) или пенополиуретана (PUR), обладающие одним из самых низких коэффициентов теплопроводности. Толщина панелей стартует от 100 мм для температуры -25°C и может достигать 150-200 мм для регионов с жарким климатом или для сверхнизких температур.
• Герметизация и защита от мостиков холода. Качественный монтаж с использованием специального герметика и алюминиевых или пластиковых профилей для стыков — залог отсутствия обмерзания швов и утечек холода. Особое внимание уделяется узлам примыкания панелей к полу и потолку.

• Устройство «холодного» пола. Промышленный пол камеры — это многослойный «пирог», включающий гидро- и пароизоляцию, теплоизоляцию (экструдированный пенополистирол высокой плотности), бетонную стяжку с системой подогрева для предотвраствия пучения грунта, и финишное износостойкое покрытие.

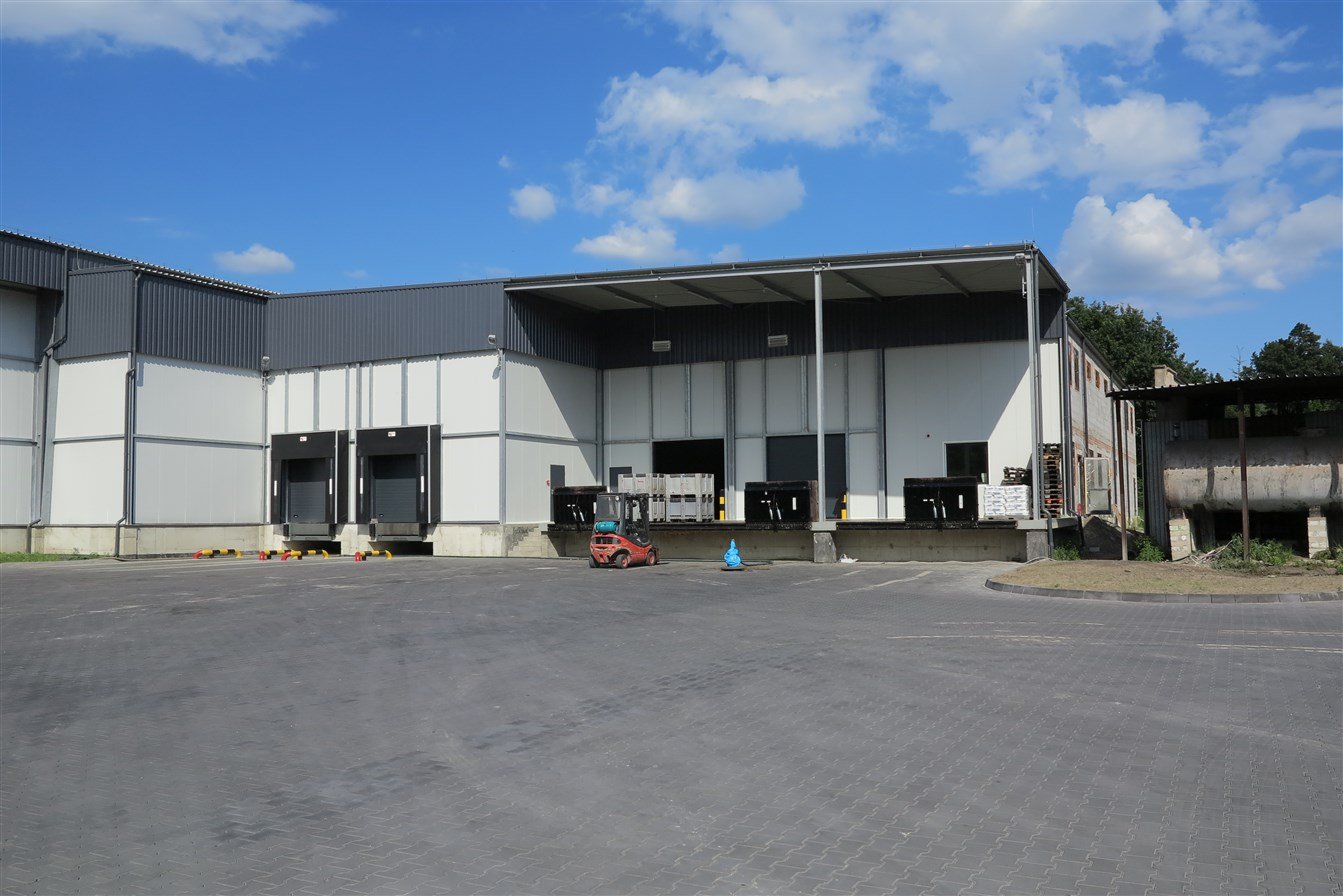

• Морозильные двери и докшелтеры. Двери выбираются распашные или откатные, с электромеханическим приводом и системой аварийного открытия изнутри. Для активных доков обязательна установка докшелтеров (герметизирующих укрытий) и высоконапорных воздушных завес, отсекающих тёплый наружный воздух.

Подбор холодильного оборудования и систем вентиляции

Холодильная система — это ключевая статья инвестиций и будущих эксплуатационных расходов. Её выбор основан на точном расчёте теплопритоков.

• Расчёт тепловой нагрузки. Учитываются все факторы: теплоприток через ограждения (стены, пол, потолок), тепло от продукта при его приемке, тепло от работающих электродвигателей вентиляторов и погрузчиков, тепло от персонала и освещения, а также тепло, вносимое при открывании дверей.

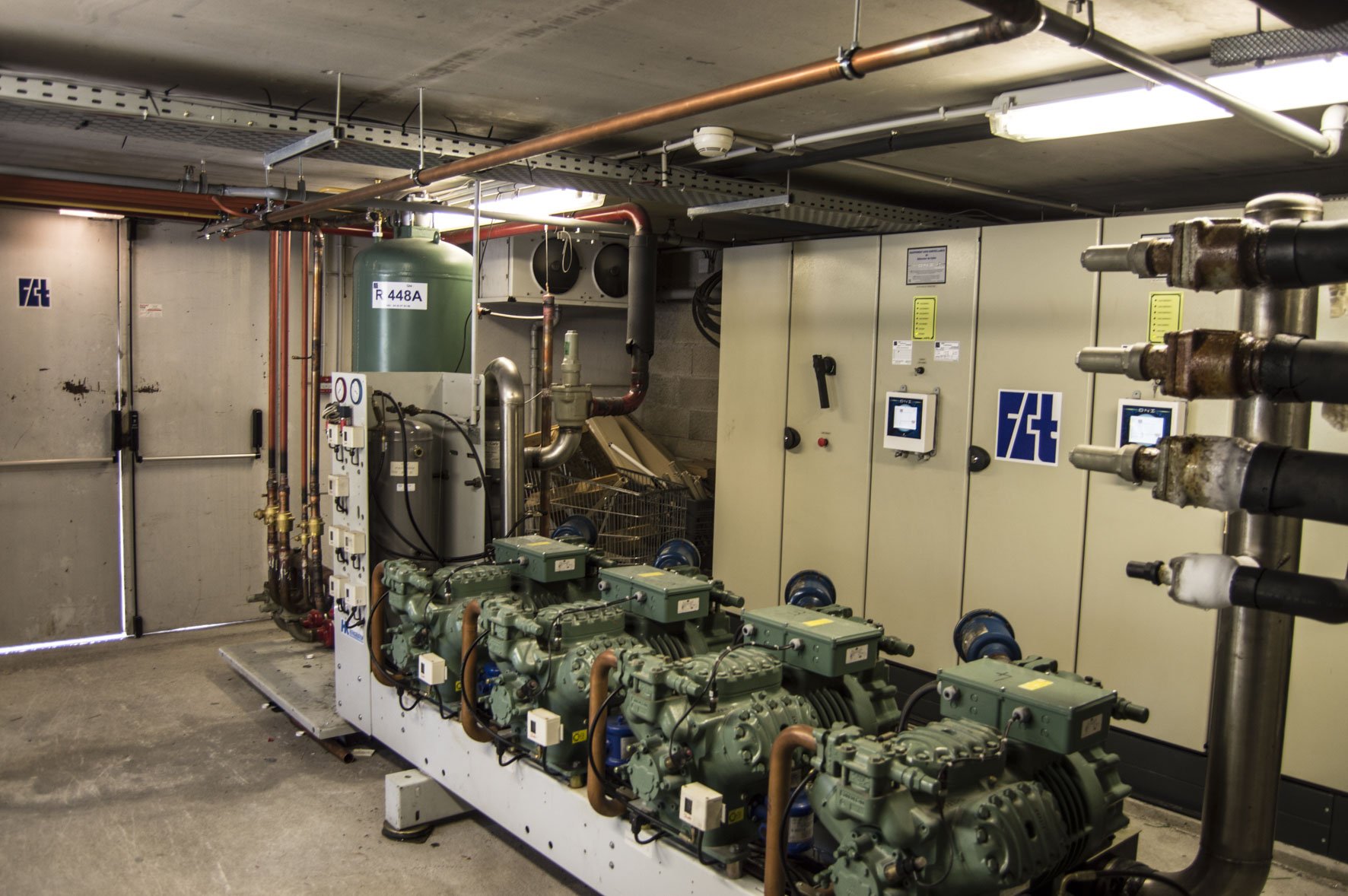

• Выбор типа системы. Для крупных цехов, как правило, проектируется центральная холодильная станция с выносным конденсатором, расположенным на улице. Она более энергоэффективна, масштабируема и ремонтопригодна. Для отдельных камер или небольших объёмов могут применяться автономные сборные холодильные камеры с моноблочными или сплит-системами.

• Система воздухораспределения. Для равномерного поддержания температуры во всём объёме, особенно под потолком и в углах, используются потолочные воздухоохладители с принудительной циркуляцией воздуха. Их мощность и расположение рассчитываются так, чтобы обеспечить оптимальную скорость воздушного потока, достаточную для съёма тепла, но не приводящую к излишней усушке продукции («вымораживанию»).

Автоматизация, контроль и энергосбережение

Современный промышленный цех немыслим без систем интеллектуального управления, которые обеспечивают сохранность продукции и снижают затраты.

• Система автоматического регулирования (САР). Контролирует работу компрессоров, вентиляторов, систем оттайки (электрической или горячим газом), поддерживая заданную температуру с минимальными отклонениями.
• Мониторинг и сигнализация. Датчики температуры размещаются в нескольких контрольных точках камеры. Данные в реальном времени выводятся на диспетчерский пульт. Система формирует отчёты и отправляет тревожные SMS или e-mail-уведомления при отклонении параметров.

• Энергосберегающие технологии. К ним относятся частотное регулирование приводов вентиляторов и компрессоров, рекуперация тепла от конденсаторов для подогрева технической воды или воздуха в служебных помещениях, использование энергоэффективных светодиодных светильников с холодным пуском.

Проектирование цеха хранения замороженной свеклы — это инвестиция в долгосрочную и рентабельную работу предприятия. Качественно спроектированная и построенная промышленная холодильная камера с правильно подобранным оборудованием обеспечивает минимальные потери массы и качества продукта, снижает эксплуатационные расходы на электроэнергию и ремонт, а также гарантирует соответствие продукции всем требованиям безопасности и стандартам. В конечном счёте, это превращает склад из центра затрат в стратегический актив, обеспечивающий стабильность поставок и финансовую предсказуемость бизнеса.
