Проектирование линии заморозки стручковой фасоли

Четыре параметра согласования

Проектирование линии для стручковой фасоли начинается с общего материального и теплового баланса. Недостаточно установить оборудование с одинаковой паспортной производительностью: один и тот же объём продукта может проходить через разные машины с неодинаковой скоростью из-за изменения температуры, влажности и плотности слоя. Критически важны четыре параметра:

• Массовый поток продукта. Бланширователь, охладитель, участок удаления воды и IQF-туннель должны стабильно принимать одинаковое количество фасоли в час. Если один узел периодически снижает подачу, на предыдущем участке возникает накопление.
• Время пребывания. Для каждого этапа задаётся собственная продолжительность обработки. Фасоль должна получить необходимое тепловое воздействие при бланшировании, достаточно охладиться и успеть промёрзнуть до заданной температуры в центре.

• Температура на переходах. Важно контролировать не только температуру рабочей среды, но и состояние самого продукта после каждой машины. Горячая фасоль увеличивает нагрузку на охладитель, а тёплая после охлаждения — на морозильный туннель.
• Количество поверхностной воды. После водяного охлаждения на стручках остаётся влага. Если её не удалить, в IQF-туннеле образуются ледяные перемычки, фасоль смерзается и прилипает к рабочей поверхности.

Эти параметры рассматривают одновременно. Например, повышение скорости охлаждающего конвейера сокращает время обработки, увеличивает температуру продукта на выходе и тем самым снижает фактическую производительность морозильного участка.

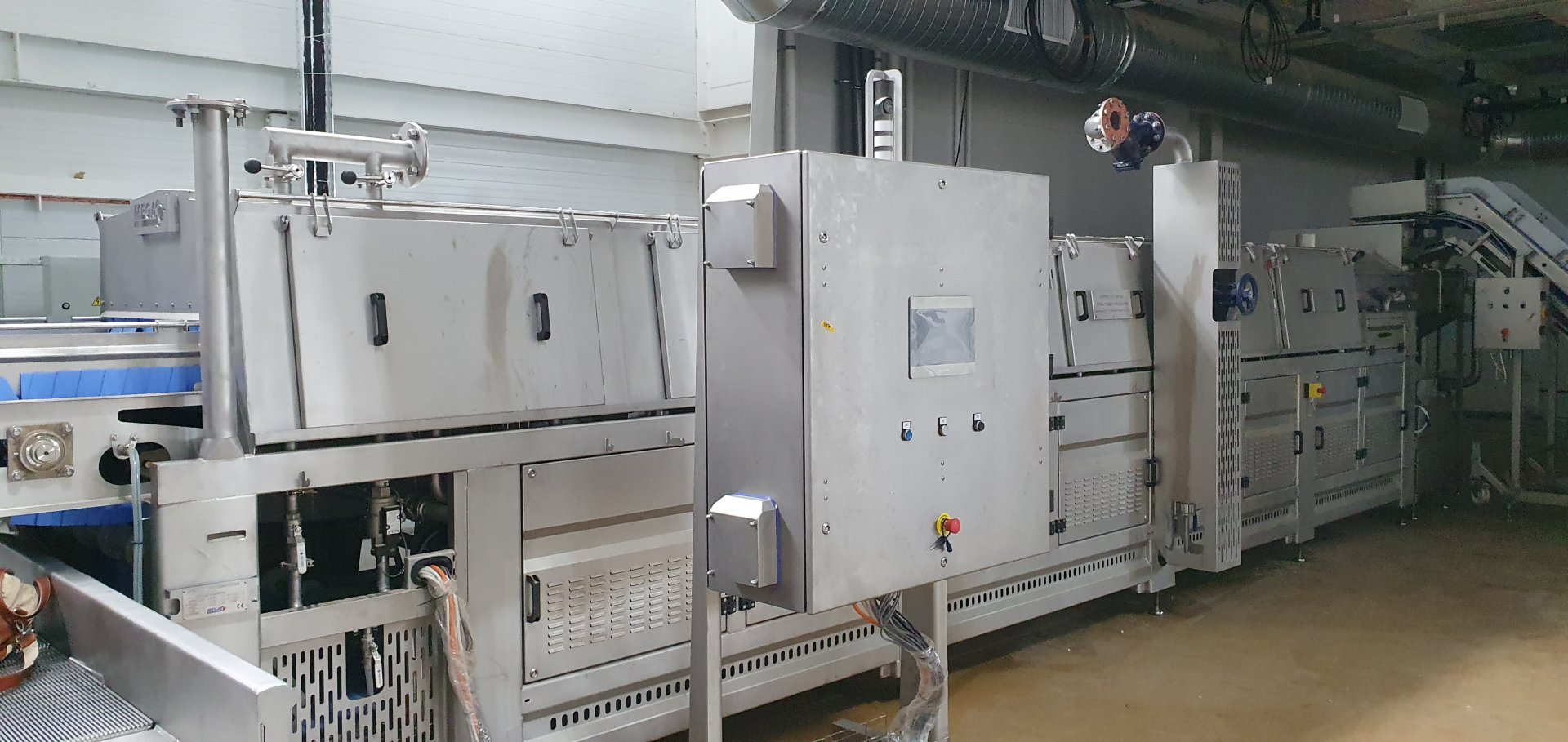

Задача бланширователя

Бланширование подготавливает фасоль к последующему хранению и влияет на её цвет, текстуру и механическую прочность. Режим зависит от длины нарезки, зрелости сырья, толщины стручков и способа передачи тепла.

На этом участке контролируют:

• температуру рабочей среды;
• продолжительность обработки;
• равномерность загрузки;
• толщину слоя продукта;
• состояние фасоли на выходе.

Недостаточное воздействие приводит к неоднородному результату внутри партии. Чрезмерная обработка размягчает продукт, увеличивает количество сломанных фрагментов и усложняет дальнейшее движение по транспортёрам.  Бланширователь должен выдавать равномерный поток, а не периодические крупные порции. Если стручки выходят волнами, охладитель получает нестабильную тепловую нагрузку: температура воды или воздуха начинает колебаться, а продукт охлаждается неравномерно.

Температура после бланширования

Показания датчика внутри машины не всегда отражают фактическую температуру фасоли. Стручки разной толщины прогреваются неодинаково, особенно если сырьё плохо откалибровано.

После бланширования проверяют:

• температуру в центре стручка;
• разброс между образцами;
• состояние поверхности;
• упругость продукта;
• количество повреждений.

Среднее значение по партии может выглядеть нормальным, хотя отдельные толстые стручки прошли недостаточную обработку, а тонкие уже стали слишком мягкими. Для проектирования важна максимальная тепловая нагрузка на следующий участок. Охладитель рассчитывают не по температуре рабочей воды в бланширователе, а по массе продукта и фактическому количеству тепла, которое необходимо отвести.

Передача в охладитель

Между бланшированием и охлаждением нежелательна длительная открытая зона. Пока фасоль находится на переходном конвейере, тепловое воздействие продолжается за счёт накопленного внутри продукта тепла.

Переход должен обеспечивать:

• минимальную задержку продукта;
• равномерное распределение слоя;
• небольшую высоту падения;
• отсутствие заторов;
• стабильную скорость движения.

Если горячая фасоль накапливается перед охладителем, нижние стручки остаются под нагрузкой и деформируются. Верхний слой при этом постепенно теряет влагу, поэтому разные части одной партии поступают на следующий этап в неодинаковом состоянии. Буфер между машинами допустим только как кратковременный компенсатор колебаний. Он не должен становиться местом постоянного хранения горячего продукта.

Работа охладителя

Охладитель должен быстро остановить дальнейшее размягчение фасоли и снизить температуру до уровня, подходящего для последующей IQF-заморозки. Его задача — не просто сделать продукт холоднее, а сформировать стабильные входные условия для морозильного туннеля.

На результат влияют:

• способ охлаждения;
• температура рабочей среды;
• продолжительность контакта;
• толщина слоя фасоли;
• интенсивность перемешивания;
• обновление воды или воздуха.

Водяное охлаждение обеспечивает интенсивный теплоотвод, но оставляет на поверхности значительное количество влаги. Воздушное решение уменьшает увлажнение, однако может потребовать большей площади и времени обработки. Выбор метода влияет на всю дальнейшую конфигурацию. После водяного охладителя обычно требуется более производительный участок удаления влаги, а после воздушного — точный контроль равномерности охлаждения в плотном слое.

Температура перед IQF

Морозильный туннель рассчитывается на определённую температуру продукта на входе. Если фактическое значение выше проектного, часть холодопроизводительности расходуется на предварительное охлаждение, а не на фазовый переход и промораживание фасоли.

Перед туннелем контролируют:

• среднюю температуру партии;
• температуру крупных стручков;
• равномерность охлаждения;
• продолжительность ожидания;
• нагрев на открытых участках.

Даже правильно охлаждённый продукт может снова нагреться при длительном перемещении через тёплое помещение. Поэтому датчик после охладителя не всегда даёт достаточно информации — контрольная точка должна находиться ближе ко входу в IQF-туннель. Чем стабильнее температура фасоли, тем точнее можно настроить скорость морозильной ленты. При значительном разбросе приходится либо снижать производительность, либо принимать риск выхода недостаточно промороженных фрагментов.

Удаление поверхностной воды

После водяного бланширования и охлаждения стручки удерживают капли в неровностях поверхности, на местах среза и между соприкасающимися фрагментами. Эта вода замерзает раньше самого продукта и соединяет отдельные элементы.

Участок обсушки должен:

• удалять свободные капли;
• разделять слипшиеся стручки;
• распределять продукт тонким слоем;
• не повреждать мягкую фасоль;
• подавать равномерный поток.

Для удаления воды применяются вибрационные транспортёры, воздушные ножи, сетчатые ленты и комбинированные решения. Конкретная схема зависит от длины нарезки и прочности продукта после бланширования. Слишком интенсивная вибрация увеличивает количество лома. Слабая обработка оставляет влагу, из-за чего линии шоковой заморозки не обеспечивают ожидаемую индивидуальность продукта даже при достаточной холодильной мощности.

Почему обсушка становится ограничением

Предприятия часто уделяют основное внимание производительности морозильного туннеля, хотя фактическим узким местом оказывается участок удаления воды. Он должен принять весь поток после охлаждения и подготовить продукт без образования плотных скоплений.

Ограничения возникают из-за:

• недостаточной площади рабочей поверхности;
• чрезмерно толстого слоя;
• неравномерной подачи фасоли;
• слабого воздушного потока;
• переплетения длинных стручков;
• частых остановок для очистки.

Если увеличить подачу выше возможностей обсушки, продукт поступит в туннель более влажным. Формально часовая загрузка вырастет, но одновременно увеличатся смерзание, прилипание и нагрузка на испарители. Поэтому производительность данного участка рассчитывают с резервом. Особенно это важно для длинной фасоли, которая распределяется хуже коротких порционных сегментов.

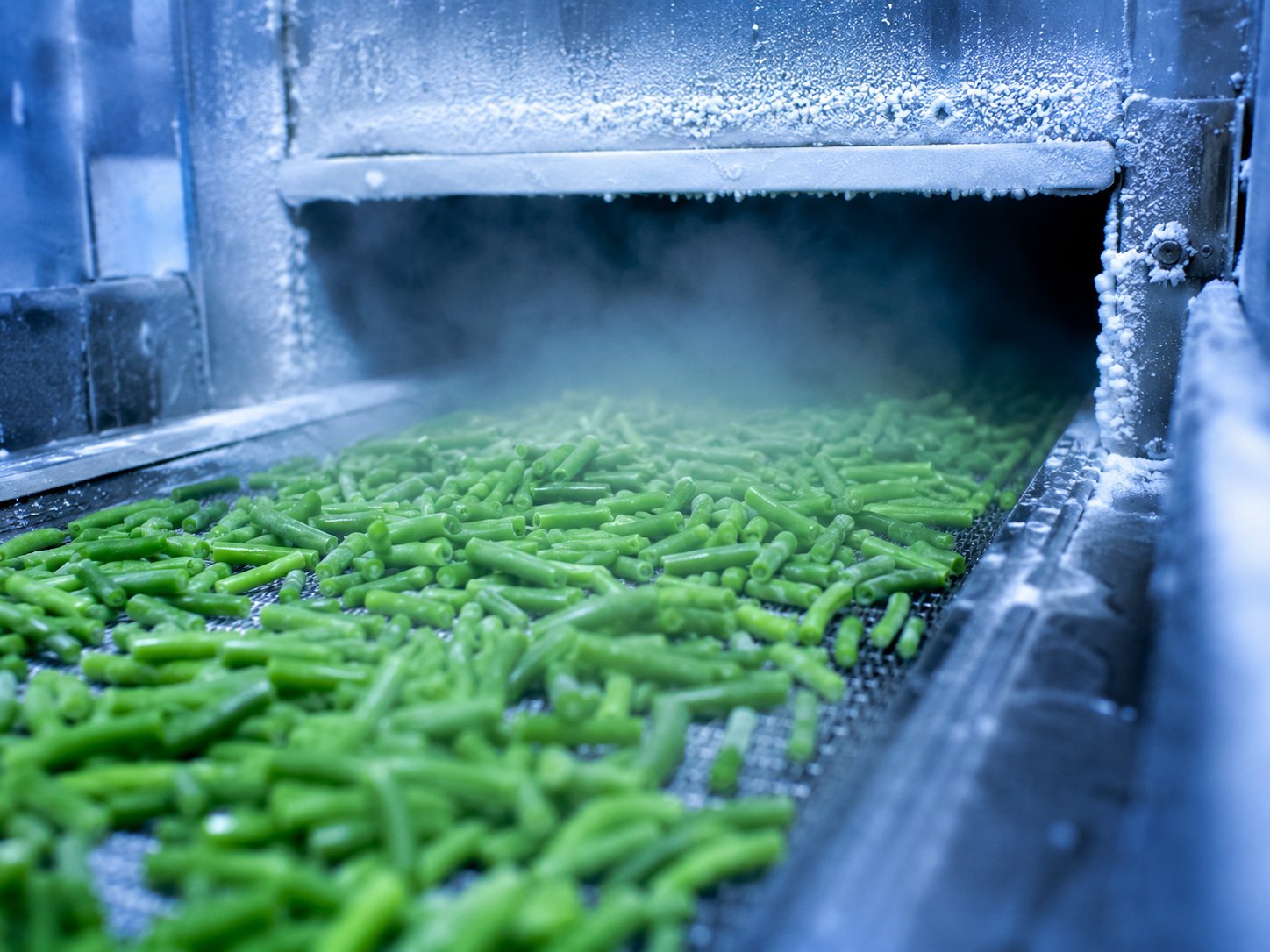

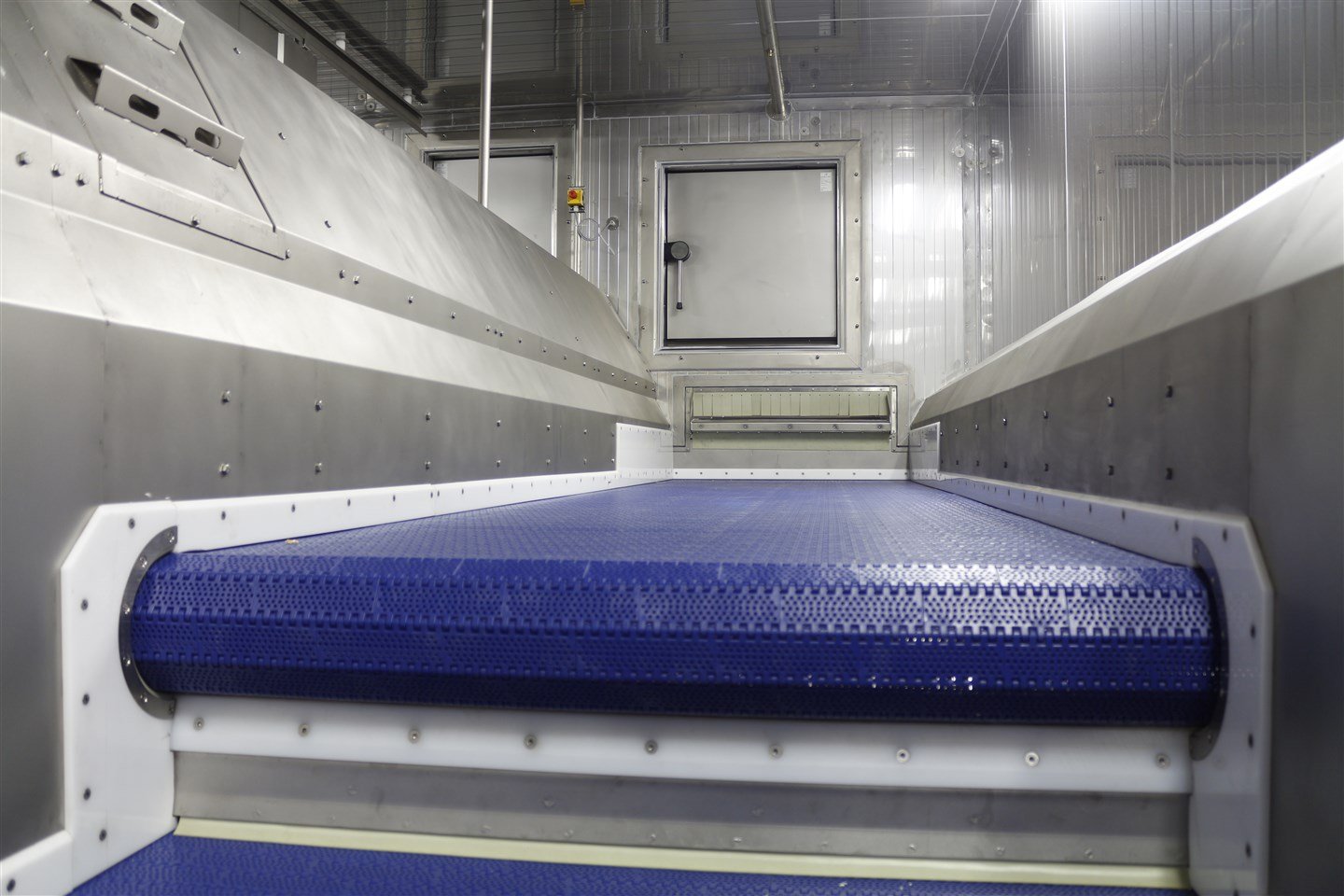

Вход в морозильный туннель

На входе в туннель фасоль должна быть распределена по всей ширине рабочей поверхности. Продольные скопления или пустые зоны нарушают движение воздуха и создают разную скорость промораживания.

Система подачи обеспечивает:

• постоянную массу в минуту;
• одинаковую толщину слоя;
• заполнение всей ширины ленты;
• разделение длинных стручков;
• отсутствие крупных комков.

Использование среднего значения подачи недостаточно. Даже если за час в туннель поступает расчётная масса, кратковременные перегрузки создают плотные участки, через которые воздух проходит хуже. Для контроля применяют регулируемые распределители и согласованное управление приводами. Скорость подающего транспортёра должна изменяться вместе с режимом морозильной ленты, а не настраиваться отдельно оператором.

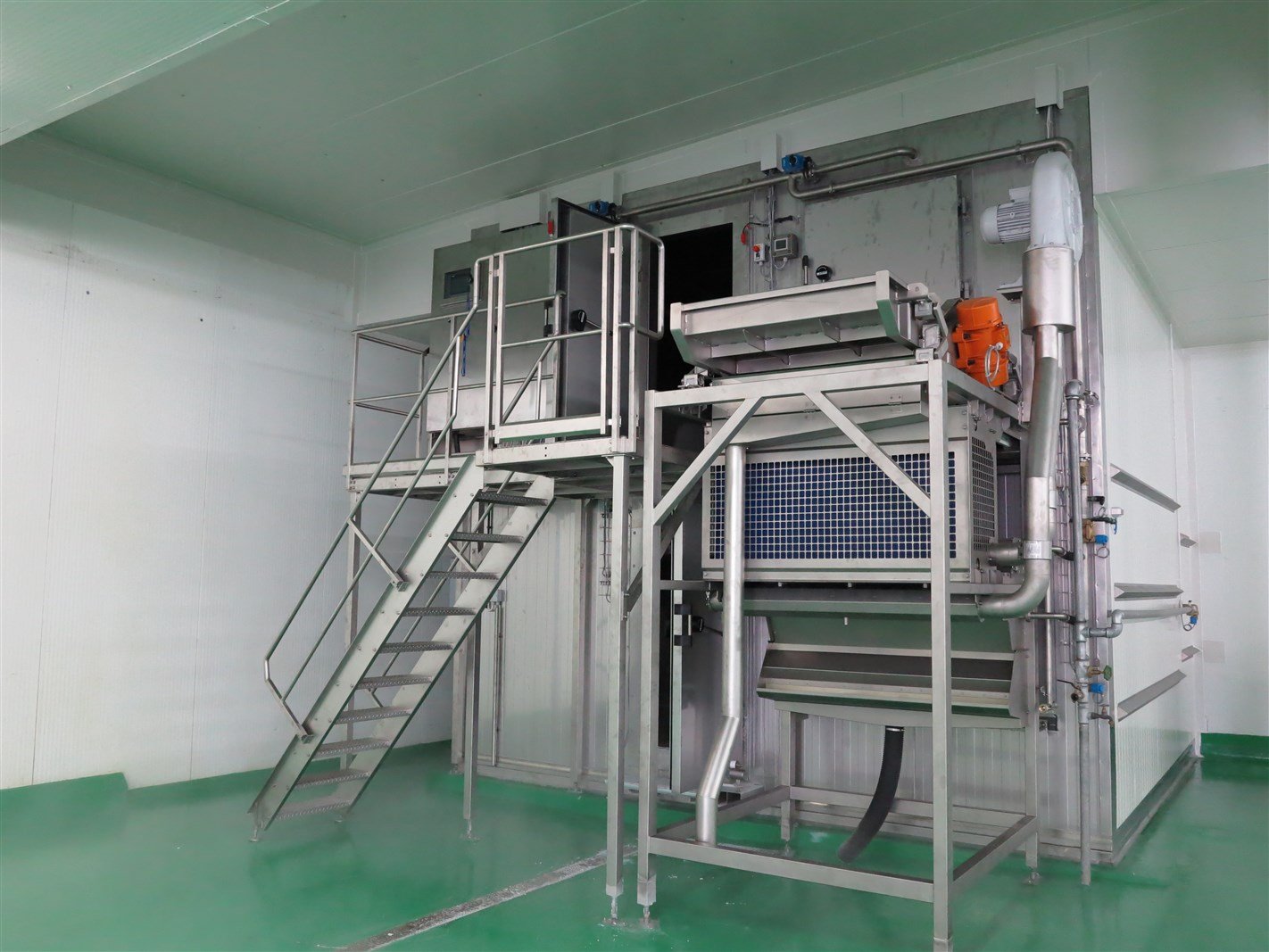

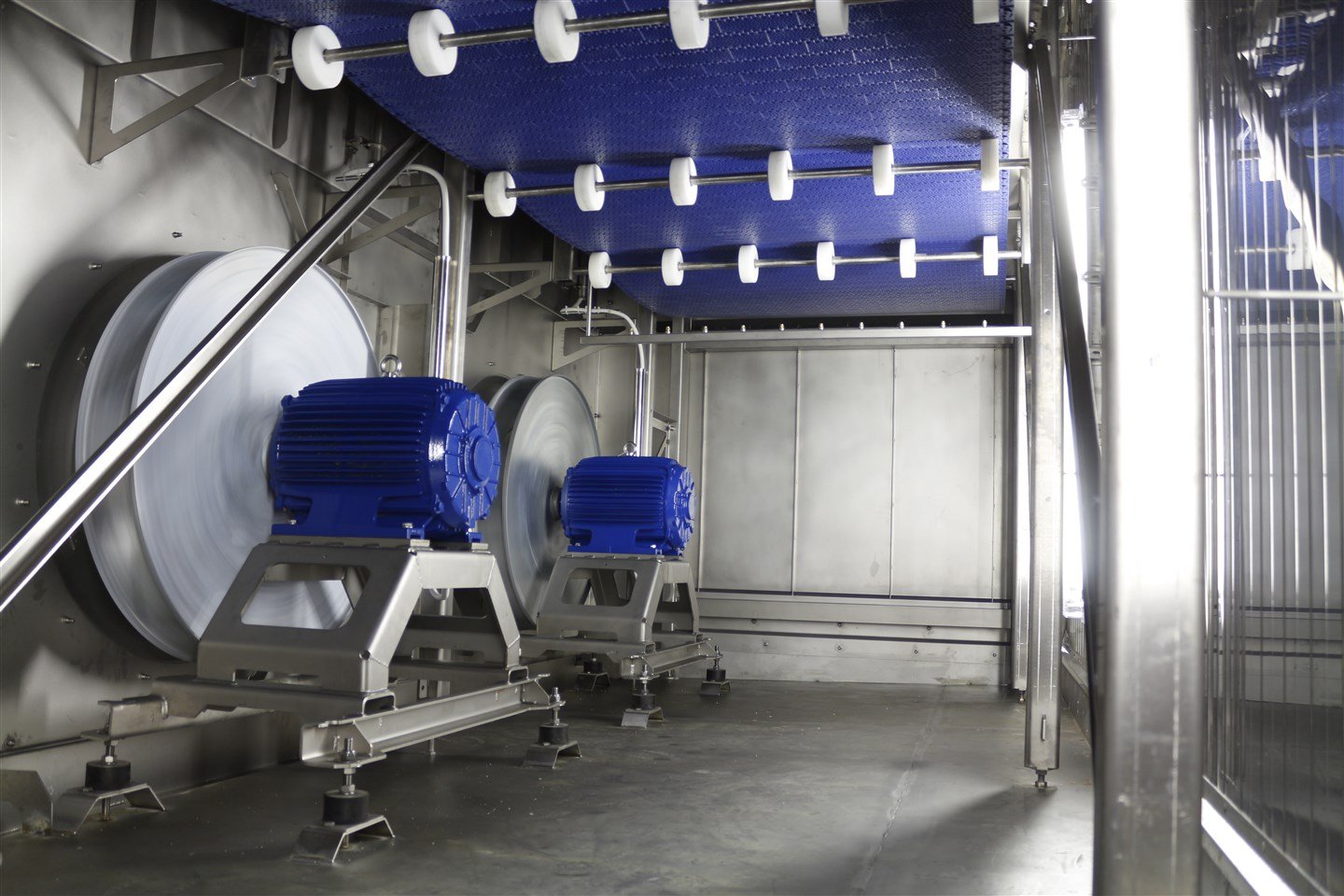

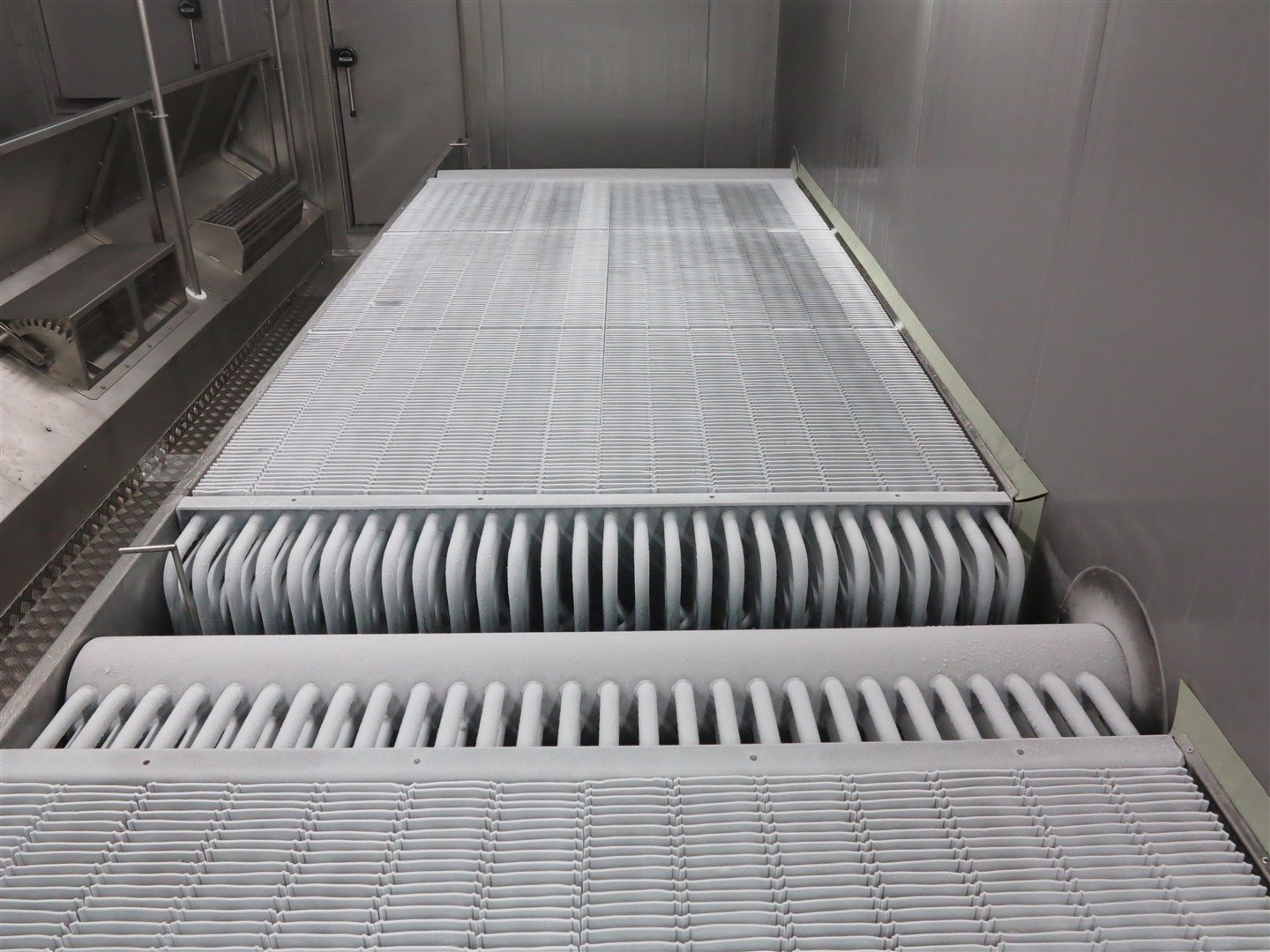

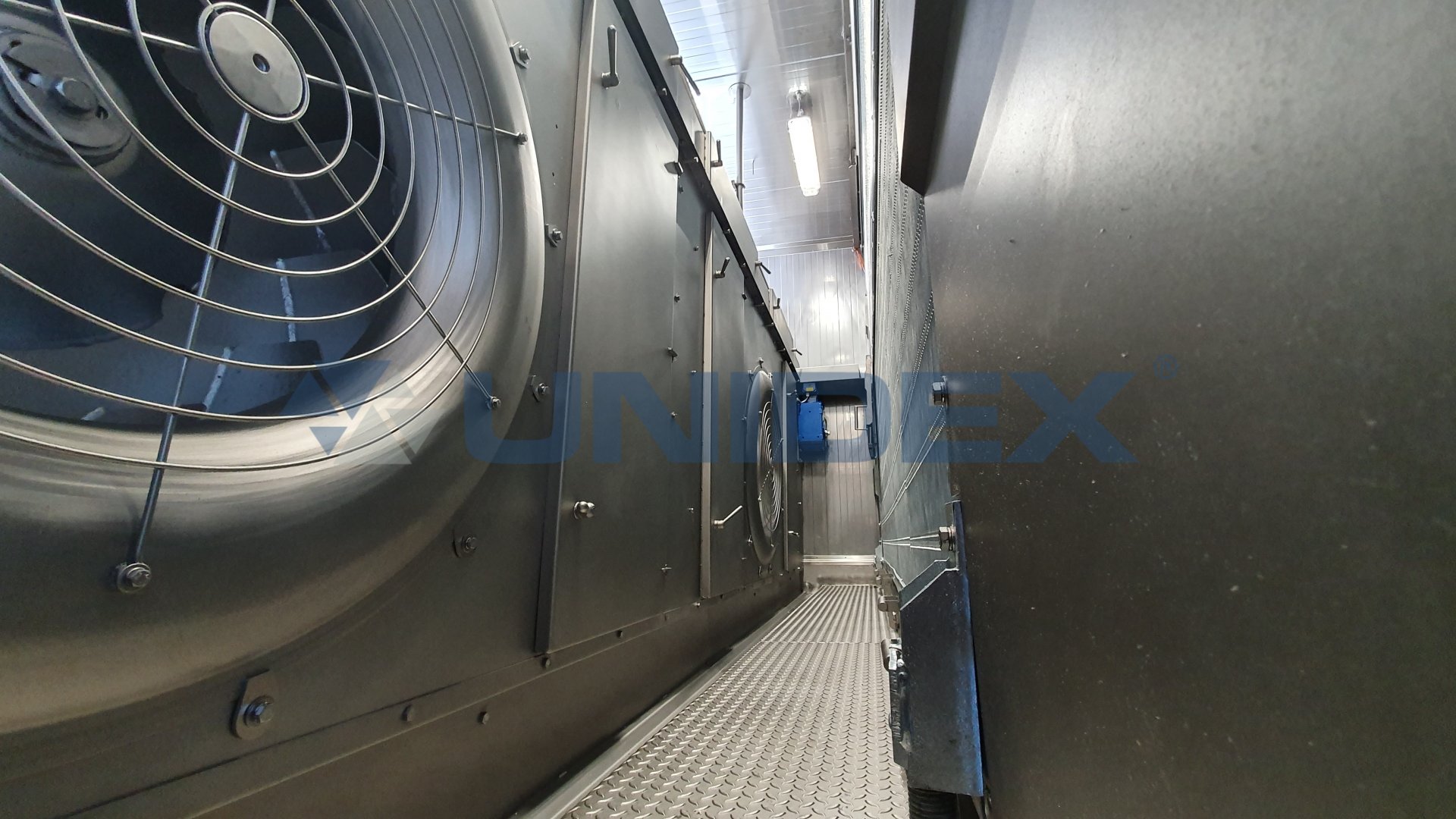

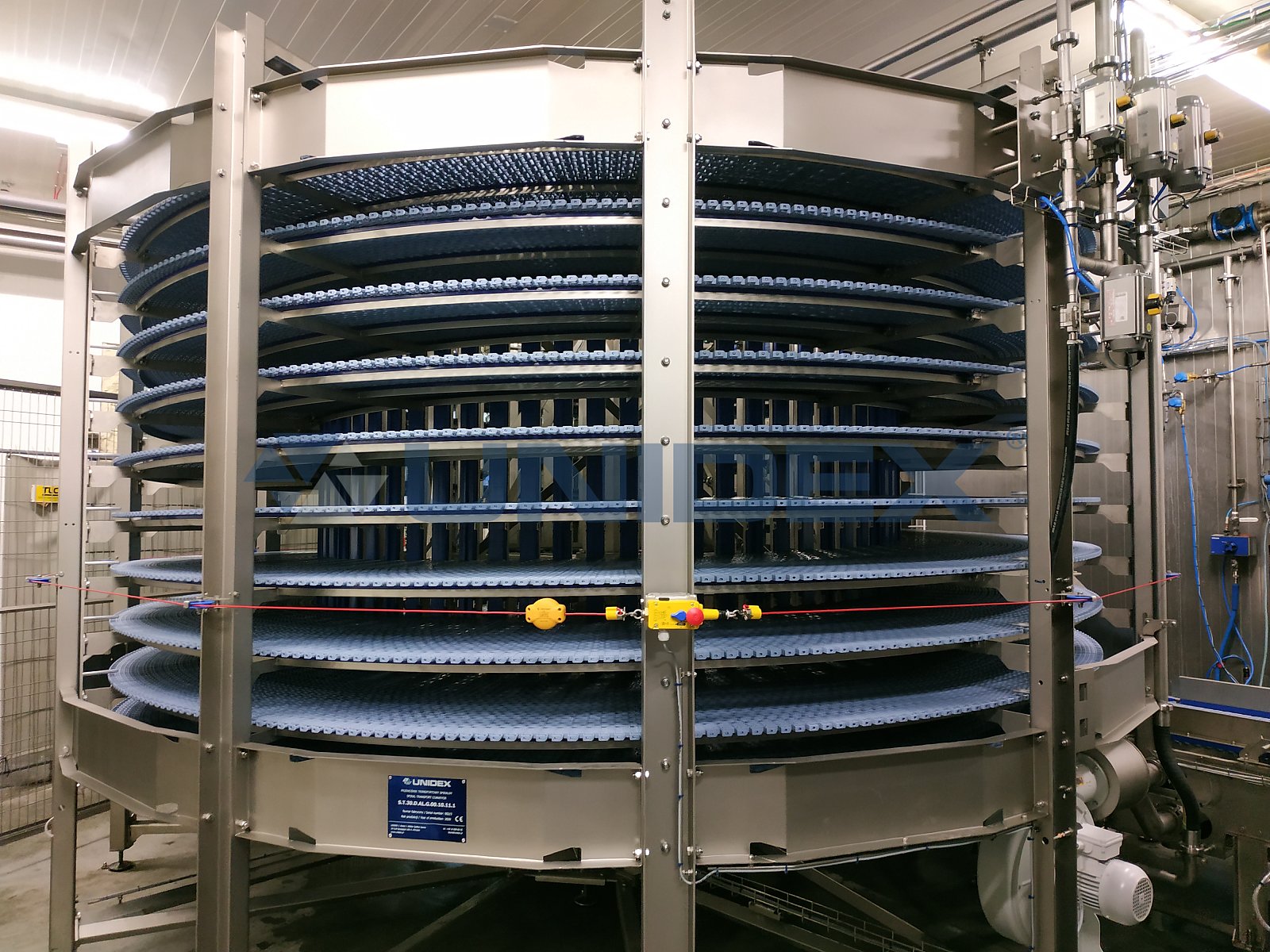

Работа IQF-туннеля

IQF-заморозка предполагает интенсивный контакт отдельных фрагментов с холодным воздухом. Для стручковой фасоли задача усложняется вытянутой формой: длинные элементы переплетаются и не всегда образуют устойчивый псевдоожиженный слой.

В туннеле регулируют:

• скорость рабочей ленты;
• интенсивность воздушного потока;
• толщину слоя;
• распределение по зонам;
• продолжительность пребывания;
• температуру продукта на выходе.

В первой зоне необходимо быстро стабилизировать поверхность и разделить отдельные стручки. Затем продукт проходит окончательное промораживание до установленной температуры. Слишком сильный воздушный поток способен перемещать лёгкие фрагменты к краям и увеличивать механическое воздействие. Недостаточный поток не разделяет продукт, поэтому фасоль движется плотным слоем и смерзается.

Согласование времени обработки

Продолжительность каждой операции должна соответствовать общей скорости линии. Увеличение времени в одной машине нельзя рассматривать изолированно: оно влияет на загрузку всех предшествующих участков.

Необходимо согласовать:

• время бланширования;
• продолжительность охлаждения;
• время удаления воды;
• нахождение в морозильных зонах;
• скорость переходных транспортёров.

Если бланширователь рассчитан на непрерывную подачу, а охладитель работает порциями, между ними потребуется накопитель. При этом горячая фасоль будет проводить в ожидании разное время, что нарушит повторяемость результата. Предпочтительнее непрерывная схема с близким характером движения продукта на всех участках. Она проще синхронизируется и создаёт меньше резких изменений слоя.

Единая система управления

Отдельные локальные панели не обеспечивают полноценного согласования линии. Машины должны обмениваться сигналами о загрузке, скорости, остановках и доступности следующего участка.

Общая автоматика контролирует:

• наличие продукта на переходах;
• уровень загрузки оборудования;
• скорость каждого транспортёра;
• аварийные и плановые остановки;
• восстановление режима после запуска.

Если IQF-туннель снижает скорость, предыдущие узлы также должны уменьшить подачу или корректно остановиться. Продолжение бланширования при остановленном охладителе приводит к накоплению горячего продукта и потере качества. После возобновления работы машины запускаются в установленной последовательности. Сначала готовится принимающий участок, затем начинается подача продукта с предыдущего этапа.

Буферные участки

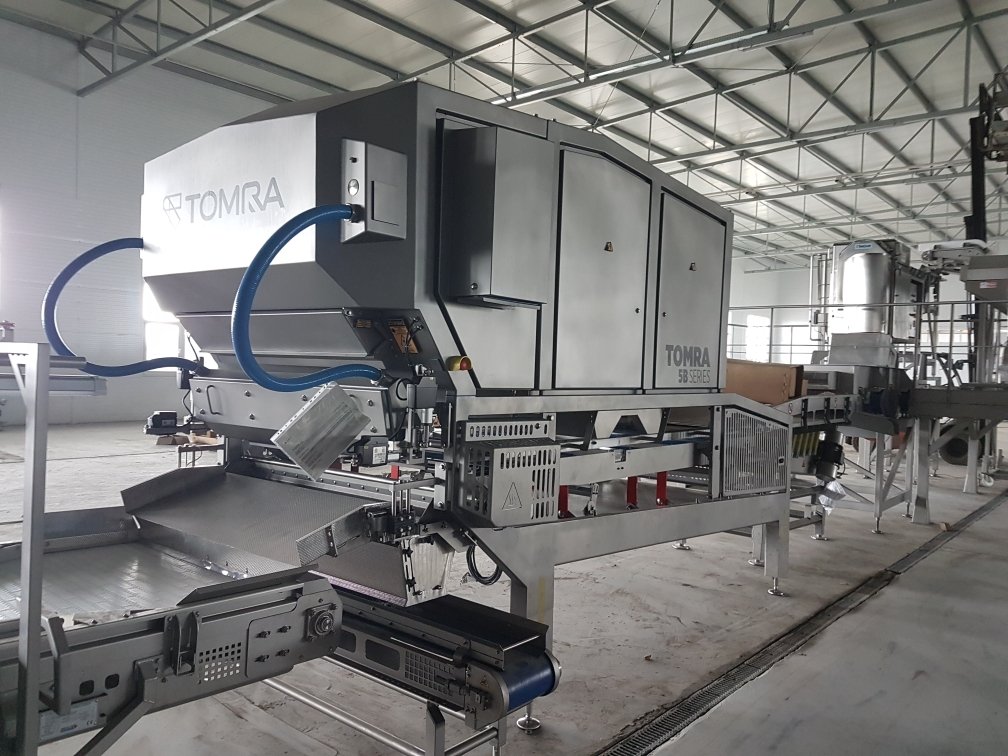

Полностью исключить кратковременные колебания невозможно. Остановка инспекционного транспортёра или локальная очистка может на несколько минут изменить движение продукта.

Буферы используют для:

• компенсации небольших задержек;
• разделения скоростей транспортёров;
• равномерного распределения продукта;
• предотвращения переполнения машины;
• безопасной остановки линии.

Однако фасоль нельзя долго удерживать между тепловыми операциями. После бланширования она продолжает размягчаться, после охлаждения — нагреваться от окружающей среды, а после обсушки — снова накапливать поверхностную влагу при образовании конденсата. Поэтому объём буферов рассчитывают по допустимому времени пребывания, а не только по количеству продукта, которое можно физически разместить на конвейере.

Баланс производительности

Паспортные показатели машин могут быть указаны для разных условий. Бланширователь оценивается по массе сырого продукта, охладитель — по тепловой нагрузке, а туннель — по начальной и конечной температуре фасоли.

При расчёте сверяют:

• единицы измерения производительности;
• состояние продукта на входе;
• расчётную температуру;
• допустимую толщину слоя;
• продолжительность непрерывной работы;
• обязательные технологические остановки.

Если все три машины имеют обозначение «1000 кг/ч», это ещё не означает, что линия стабильно выдаст тонну готовой фасоли каждый час. Реальная скорость может быть ограничена обсушкой, обмерзанием теплообменника или необходимостью снизить слой длинных стручков. Расчёт выполняют для наиболее сложного продукта и наиболее тяжёлых условий: высокой входной температуры, повышенной влажности и максимальной длины нарезки.

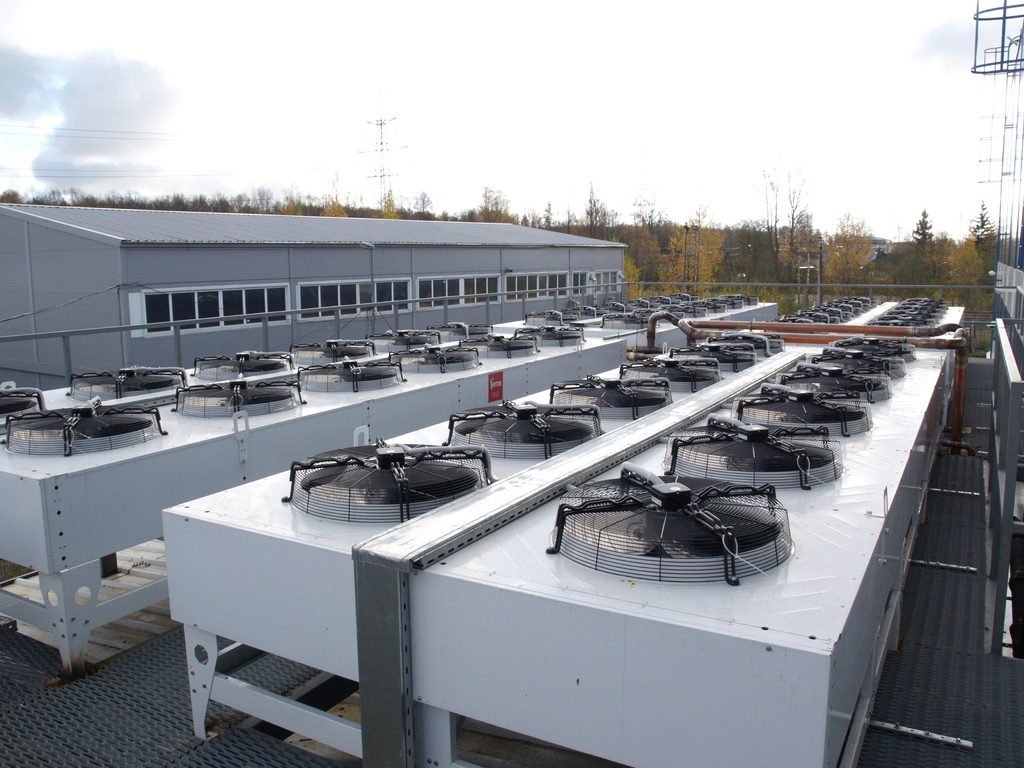

Цена оборудования

Цена линии шоковой заморозки зависит не только от производительности IQF-туннеля. Значительная часть стоимости формируется подготовительными и связующими участками, без которых морозильное оборудование не сможет работать в расчётном режиме.

На бюджет влияют:

• тип бланширователя;
• способ охлаждения фасоли;
• производительность обсушки;
• длина переходных транспортёров;
• холодопроизводительность системы;
• уровень общей автоматизации.

Экономия на охладителе или удалении воды может потребовать снижения подачи в дорогостоящий морозильный туннель. В результате оборудование используется не полностью, а себестоимость заморозки возрастает. Сравнивать предложения следует по производительности всей технологической цепочки. Отдельная цена линии шоковой заморозки без учёта подготовки продукта не показывает фактическую стоимость проекта.

Бланширователь, охладитель и IQF-туннель образуют одну технологическую систему. Их необходимо согласовать по массе продукта, времени обработки, температуре на переходах и количеству поверхностной воды. Несоответствие хотя бы одного параметра приводит к накоплению фасоли, размягчению стручков, повышенной нагрузке на холодильную систему или смерзанию продукта. Стабильная заморозка стручковой фасоли достигается не максимальной скоростью отдельной машины, а равномерным движением продукта через всю линию. Испытания на реальном сырье помогают подтвердить производительность каждого участка и определить режимы для разных форматов нарезки.
